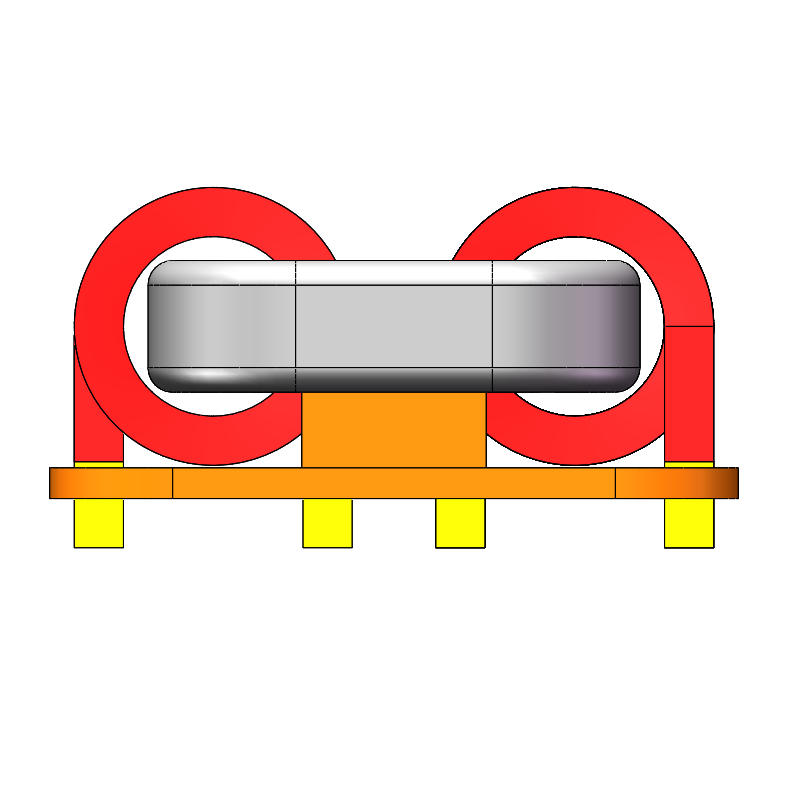

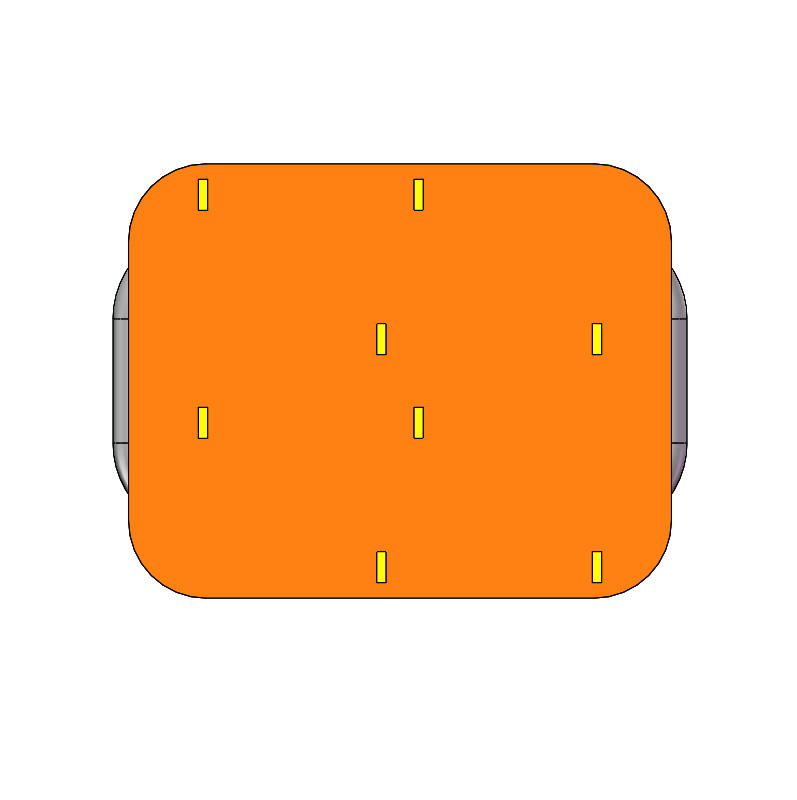

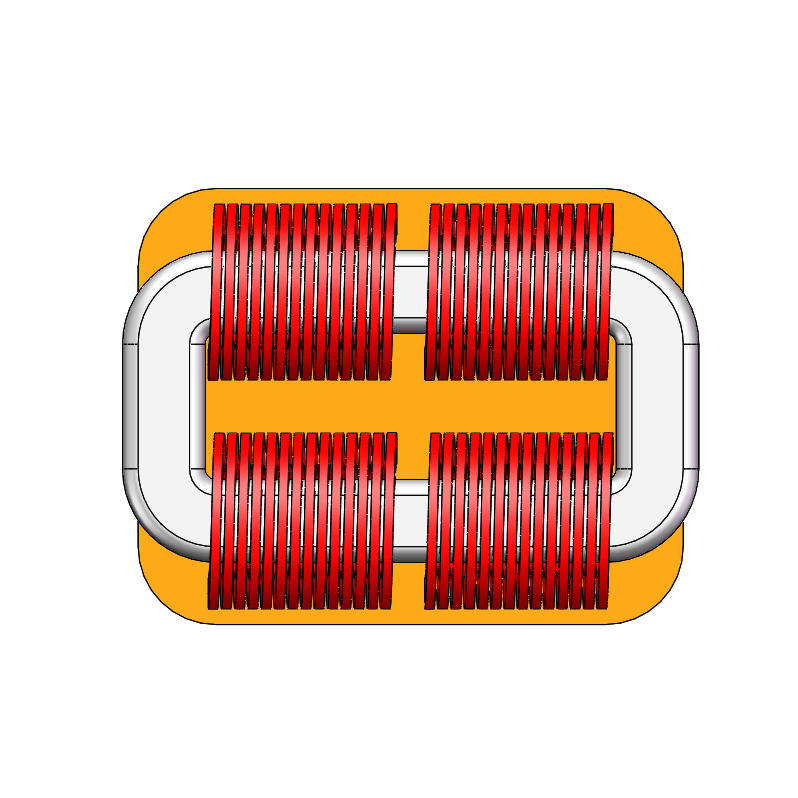

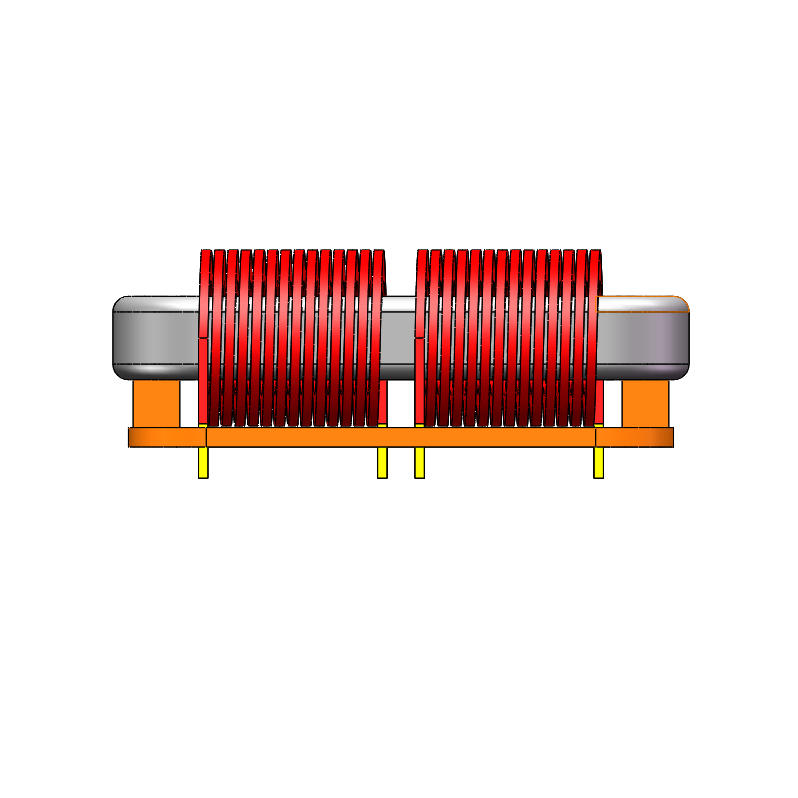

Indutor de modo comum com enrolamento vertical de fio plano e núcleo em formato de pista de corrida.
Este indutor de modo comum com enrolamento vertical e fio plano apresenta um design inovador de núcleo em formato de pista de corrida que otimiza significativamente o caminho magnético e a utilização da janela. A combinação da tecnologia de enrolamento vertical com o fio de cobre plano reduz drasticamente a resistência à corrente contínua (DCR) e o efeito pelicular de alta frequência, permitindo alta capacidade de condução de corrente com mínima geração de calor. Sua estrutura compacta e de baixo perfil economiza espaço crítico na placa de circuito impresso, ao mesmo tempo que oferece gerenciamento térmico e estabilidade mecânica excepcionais. Com capacitância parasita ultrabaixa, proporciona supressão de ruído de modo comum EMI de alta eficiência e ampla faixa de frequência, tornando-o um componente ideal para sistemas de potência de alta densidade.
Principais características
Excelente desempenho essencial: O material nanocristalino apresenta alta permeabilidade e alta densidade de fluxo magnético de saturação. Isso significa que são necessárias menos espiras de enrolamento para atingir maior indutância e impedância, com supressão de interferência de alta frequência significativamente superior em comparação com os núcleos de ferrite tradicionais.
- Excelente dissipação de calor e controle do aumento de temperatura: A estrutura de enrolamento vertical com fio plano cria mais espaços entre as bobinas, aumentando o espaço para dissipação de calor, reduzindo efetivamente o aumento da temperatura durante a operação e melhorando a confiabilidade do produto.
- Baixa capacitância distribuída e boas características em altas frequências: O método de enrolamento vertical com fio plano resulta em menor capacitância distribuída entre os enrolamentos, o que facilita a filtragem de sinais de interferência de alta frequência e melhora a eficácia geral da filtragem.
- Adequado para produção automatizada: O formato de núcleo retangular ou em forma de pista de corrida, combinado com fio plano, é mais adequado para equipamentos de enrolamento automatizados, solucionando as dificuldades associadas ao enrolamento em núcleos circulares tradicionais e ajudando a melhorar a eficiência da produção e a consistência do produto.
- Excelente estabilidade térmica: Os materiais nanocristalinos possuem uma alta temperatura de Curie e podem operar de forma estável a longo prazo em ambientes com temperaturas de até 180°C, tornando-os particularmente adequados para aplicações com requisitos de temperatura rigorosos, como veículos elétricos e fontes de alimentação industriais.
DC-Dias | f (kHz) | Z(KΩ) |
| 1 | 0,011 |
| 100 | 0,8 |
| 200 | 1.13 |
| 300 | 1,33 |
| 400 | 1,5 |
| 500 | 1,65 |
| 600 | 1.8 |
| 700 | 1,94 |
| 800 | 2.07 |
| 1M | 2.32 |
| 2M | 3.3 |
| 3M | 3,53 |
| 4M | 3.2 |
| 5M | 2,5 |

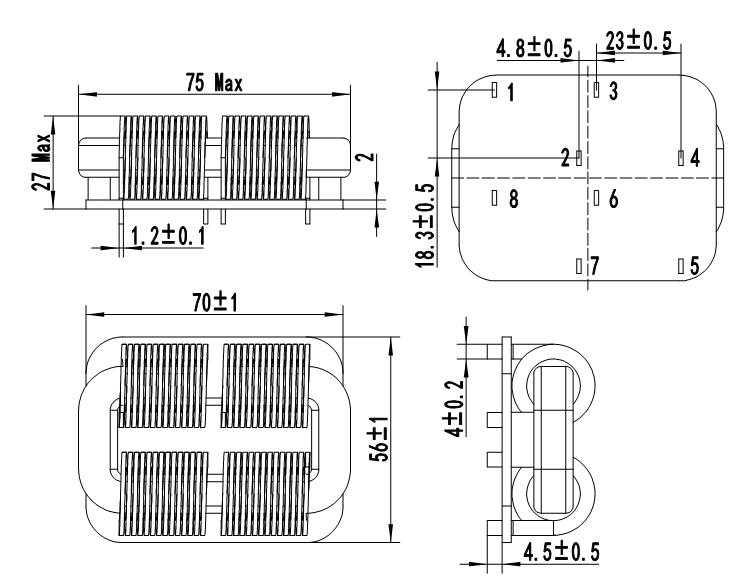

Especificação de enrolamento
| Enrolamento | terminal | Especificação do fio | Viradas | Observações |
| N1 | 1-2 | QZY-2/180 1,2*4 | 15TS | As voltas de referência |
| N2 | 3-4 | QZY-2/180 1,2*4 | 15TS | As voltas de referência |
| N3 | 5-6 | QZY-2/180 1,2*4 | 15TS | As voltas de referência |
| N4 | 7-8 | QZY-2/180 1,2*4 | 15TS | As voltas de referência |
Material
| Nome do item | Especificação |
| Fio esmaltado | QZY-2/180 1,2*4 |
| Núcleo magnético | 754011-11/1K107 |
| Formador de bobina / bobina | 754011-11/PBT/黑色 |
| adesivo epóxi | E500 |
| Solda / Estanho para Solda | Sn99,3Cu0,7 |
Parâmetros Elétricos
| Indutância #1 | 1,5mH Mín. (1KHz/1V) |
| Resistência CC (DCR) | 4 mΩ Máx. |
| Tensão dielétrica de isolamento (Hi-pot) | 1,8 kVac 2 mA-3 S |
| Resistência de isolamento (IR) | 100MΩ Mín. (DC500V) |
Aplicações-alvo
Veículos de Nova Energia: Utilizado em carregadores de bordo (OBC) para suprimir eficientemente a interferência de modo comum em ambientes de alta temperatura.
Geração de energia fotovoltaica e eólica: Utilizado para filtragem EMC em inversores de alta potência, resistindo eficazmente à polarização CC e prevenindo a saturação do núcleo.
Fontes de alimentação industriais e inversores de frequência: Ajuda os equipamentos a atenderem aos rigorosos padrões de compatibilidade eletromagnética (EMC), reduzindo ao mesmo tempo o espaço ocupado pelos equipamentos.
